סוגי כבלים


סוגי כבלים

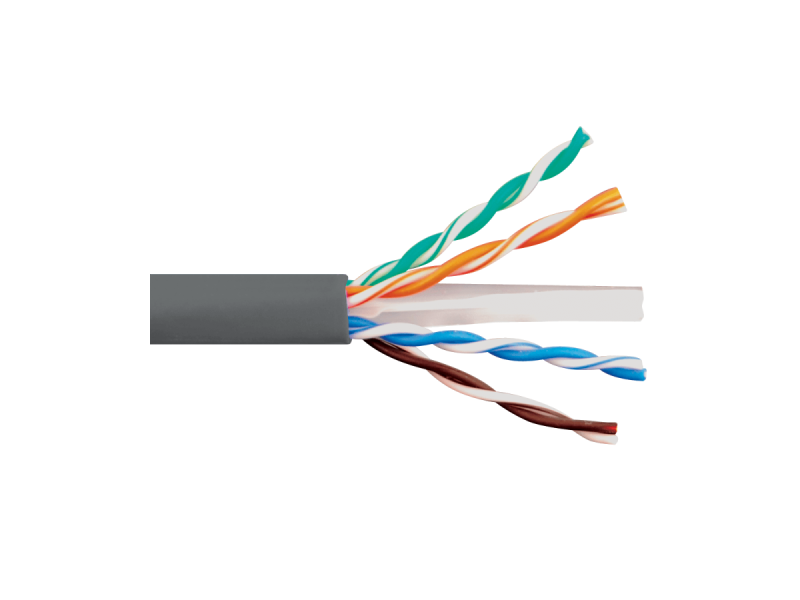

Cat-5E

הוא הסוג הנפוץ ביותר של הכבלים המשמשים עבור פריסות בשל יכולתה לתמוך במהירויות Gigabit במחיר חסכוני. למרות שגם Cat5 ו Cat5e תומכים בתדירות מקסימלית של עד 100MHz,קטגוריה Cat5e מחליפה לחלוטין את קודמה. Gigabit Ethernet מנצל 4 זוגות נתונים בהשוואה ל-Ethernet מהיר אשר מנצל 2 זוגות נתונים.







Cat-6A

תומך בתדרי רוחב פס של עד 500MHz, כפול מכמות הכבל הCat6, והוא יכול גם לתמוך ב10Gbps כמו קודמו. עם זאת, בניגוד Cat6 כבלים, Cat6a יכול לתמוך 10Gigabit Ethernet ב100 מטר. Cat6 מצד שני, יכול לשדר את אותן מהירויות של עד 37 מטר.Cat6a כולל גם ציפויים חזקים יותר אשר מבטלת crosstalk זר (AXT) ומשפרת את יחס אות לרעש . ציפוי חזק יותר גורם שכבלי Cat6a עבים במידה ניכרת יותר מאשר Cat6, זה גם עושה אותם פחות גמישים לעבוד אתם,ולכן, מתאימים יותר עבור סביבות תעשייתיות במחיר נמוך יותר

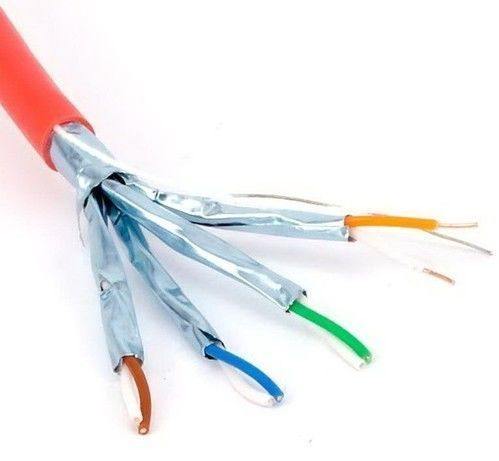

Cat-7A

הכבל הנפוץ ביותר כיום,Cat7 יכול גם לתמוך 10 ג’יגה-סיביות לשנייה, אבל בדיקות מעבדה הראתה בהצלחה את יכולתה לשדר עד 40gb ב 50 מטר ואפילו 100gb ב 15 מטר. הכבלים החדשים “Class F” יכולים לתמוך בתדרים של עד 600Mhz. עם זאת, Cat7 לא אושרה כסטנדרט עבור טלקומוניקציה.Cat7 מציע הגנה נרחבת כדי להפחית את הנחתת האות והוא נוקשה יחסית בהשוואה לדורות הקודמים של כבלים. שני זוגות בודדים מוגנים, עם שכבה נוספת של הגנה על הכבל כולו. המגנים צריך להיות מוארקים לאדמה.







Cat-8

Cat8 הכבלים עדיין בשלבי הפיתוח וטרם אושרו. לפי מפת הדרכים של ה-Ethernet 2016, היא תוכל לתמוך 25GB ו-40Gb ethernet. Cat8 יהיה מסוגל לתמוך אפילו קצב שידור מהיר יותר במרחקים של עד 30 מטר. הדרכה לחיווט שקע רשת בודד CAT-5
